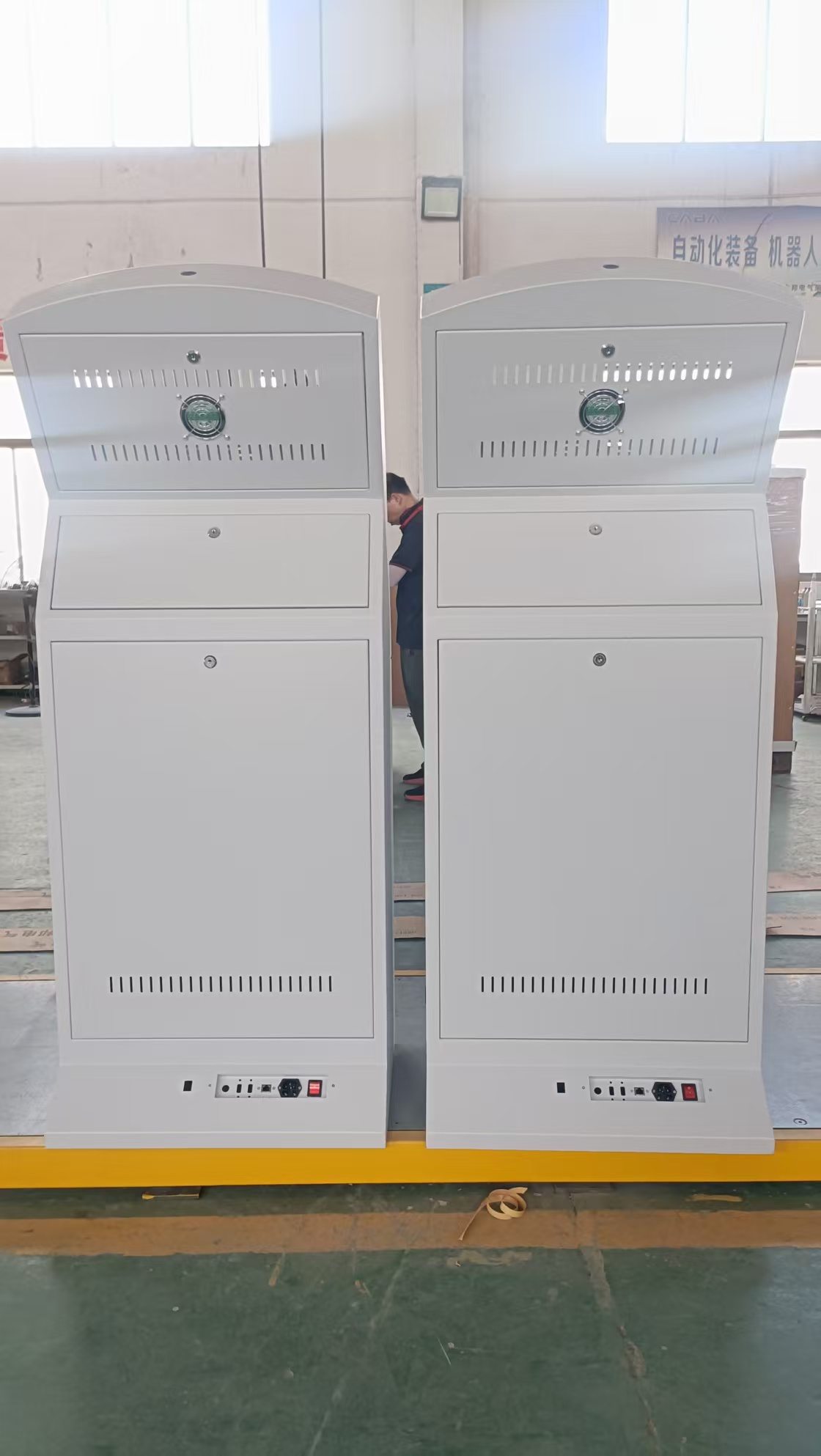

操作臺控制柜

卡邦電氣操作臺外觀：臺面表面平整光滑，無劃痕、氣泡、凹陷等缺陷，顏色均勻一致，無明顯色差；框架表面噴塑層附著力強，無流掛、漏噴、起皮等現象；抽屜、柜門等活動部件的表面處理與操作臺主體一致，外觀協調美觀。

詳情控制柜仿威圖控制柜

一、基本參數

（一）尺寸規格

操作臺尺寸：長度可根據實際需求定制，常規范圍為 1200mm-2400mm，寬度標準值為 800mm（誤差 ±5mm），高度為 750mm-850mm（可根據操作人員身高進行微調，誤差 ±3mm）。操作臺臺面深度為 600mm-700mm，保證操作人員有足夠的操作空間放置設備和進行操作。

控制柜尺寸：高度常規為 1800mm-2200mm，寬度為 600mm-1000mm，深度為 400mm-600mm，具體尺寸可根據內部元器件的數量和布局進行定制，誤差均控制在 ±5mm 以內。

（二）材質參數

操作臺材質：臺面采用厚度為 20mm-25mm 的高密度防火板，表面經過耐磨、防腐蝕處理，硬度達到 HB150 以上，具有良好的抗沖擊性能，在受到 5N 的沖擊力時無明顯劃痕和變形。操作臺框架采用優質冷軋鋼板，厚度為 1.5mm-2.0mm，經過酸洗、磷化、靜電噴塑處理，噴塑層厚度為 60μm-80μm，附著力達到 GB/T 9286-1998 標準中的 1 級要求，耐鹽霧性能達到 GB/T 10125-2021 標準中的 1000 小時無銹蝕。

控制柜材質：柜體采用厚度為 1.2mm-1.5mm 的優質冷軋鋼板，柜門厚度為 2.0mm，均經過酸洗、磷化、靜電噴塑處理，噴塑層參數與操作臺框架一致。柜門玻璃采用 5mm-8mm 厚的鋼化玻璃，透光率≥90%，抗沖擊性能符合 GB/T 9963-2016 標準，可承受 1kg 鋼球從 1m 高度自由落下而不破碎。

（三）電氣參數

額定電壓：AC 380V/220V（三相五線制 / 單相三線制），電壓允許波動范圍為額定電壓的 ±10%。

額定頻率：50Hz，頻率允許波動范圍為額定頻率的 ±5%。

額定電流：根據控制柜內元器件的總功率確定，常規范圍為 10A-100A，主回路斷路器額定電流應不小于回路計算電流的 1.2 倍。

絕緣電阻：在環境溫度為 15℃-35℃、相對濕度為 45%-75% 的條件下，控制柜各帶電回路與接地回路之間的絕緣電阻≥10MΩ（測試電壓為 500V DC）。

介損 tangentδ：在額定電壓下，介損 tangentδ≤0.03（20℃時）。

二、功能要求

（一）控制功能

具備對電氣設備的啟停、正反轉、調速等基本控制功能，可通過按鈕、旋鈕、觸摸屏等方式進行操作，控制信號響應時間≤0.5s。

支持遠程控制功能，可通過以太網、RS485 等通訊方式與上位機或遠程控制終端進行數據交互，實現遠程監控和控制，通訊速率可根據需求設置，常規為 115200bps，數據傳輸誤碼率≤10^-6。

具有程序控制功能，可根據預設的程序自動控制電氣設備的運行流程，程序步數≥100 步，每步可設置的時間范圍為 0.1s-9999s。

（二）顯示功能

操作臺配備高清顯示屏，尺寸不小于 10.1 英寸，分辨率≥1280×800，顯示亮度≥300cd/㎡，可清晰顯示電氣設備的運行參數（如電流、電壓、功率、轉速等）、運行狀態（如運行、停止、故障等）以及報警信息。

控制柜柜門或內部可安裝指示燈，用于指示電源狀態、回路通斷狀態、故障狀態等，指示燈顏色符合國際標準，如紅色表示故障、綠色表示正常運行、黃色表示警告。

顯示數據實時更新，更新周期≤1s，確保操作人員能夠及時了解設備的運行情況。

（三）保護功能

過載保護：當電氣設備出現過載情況時，主回路斷路器或過載保護器應在設定時間內動作，切斷電源，保護設備免受過載損壞，過載保護整定電流可根據設備額定電流進行調節，調節范圍為額定電流的 1.05-1.5 倍。

短路保護：當電路發生短路故障時，短路保護器應在 0.1s 內快速動作，切斷故障回路，防止故障擴大，短路保護電流整定值為回路額定電流的 5-10 倍。

漏電保護：控制柜配備漏電保護器，當設備或線路發生漏電時，漏電保護器應在 0.1s 內動作，切斷電源，保護操作人員的人身安全，漏電保護動作電流≤30mA。

過壓、欠壓保護：當電網電壓超過額定電壓的 110% 或低于額定電壓的 90% 時，過壓、欠壓保護器應動作，切斷電源，防止設備因電壓異常而損壞，保護動作時間≤1s。

缺相保護：對于三相電氣設備，當出現缺相情況時，缺相保護器應在 0.5s 內動作，切斷電源，避免設備因缺相運行而燒毀。

三、環境與安全要求

（一）環境要求

工作環境溫度：-10℃-40℃，在該溫度范圍內，控制柜內各元器件應能正常工作，性能穩定。

工作環境相對濕度：45%-85%（無凝露），當相對濕度超過 85% 時，應采取除濕措施，防止元器件受潮損壞。

工作環境海拔高度：≤1000m，當海拔高度超過 1000m 時，應根據實際情況對控制柜內的電氣元器件進行選型調整，以保證設備的正常運行。

抗干擾要求：控制柜應具備良好的抗電磁干擾能力，在頻率為 150kHz-1GHz、場強為 30V/m 的電磁環境下，設備能正常工作，無誤動作和性能下降現象；在頻率為 50Hz、磁場強度為 500A/m 的磁場環境下，設備運行正常。

防塵要求：控制柜防護等級不低于 IP54（根據實際使用環境可提高防護等級，如 IP65），能有效防止灰塵進入柜內，影響元器件的正常工作。

防水要求：操作臺臺面應具備防水功能，表面無明顯積水，防止液體滲入操作臺內部損壞電氣元件；控制柜在正常使用情況下，應能防止雨水、噴淋水等進入柜內，防護等級符合 IP54 及以上要求。

（二）安全要求

接地要求：控制柜應設置可靠的保護接地裝置，接地電阻≤4Ω，接地導線截面積不小于 2.5mm2（銅芯），確保在設備發生漏電時，能夠?qū)⒙╇婋娏鲗?dǎo)入大地，保護操作人員的人身安全。

防觸電要求：控制柜內所有帶電部件應進行可靠的絕緣防護，裸露的帶電體與柜體之間的電氣間隙≥10mm，爬電距離≥12mm（對于額定電壓為 380V 的回路），防止操作人員觸電。

機械安全要求：操作臺和控制柜的結構應牢固可靠，無尖銳棱角和凸起部分，防止操作人員在操作過程中受傷；柜門應配備可靠的門鎖，防止非授權人員隨意打開柜門，接觸內部電氣元器件；操作臺的抽屜、柜門等活動部件應運動靈活，無卡滯現象，且具備限位裝置，防止過度開啟。

防火要求：控制柜內所使用的元器件、導線、絕緣材料等應具備良好的阻燃性能，符合 GB/T 19666-2019 標準中的阻燃要求，在發生火災時，能有效阻止火勢蔓延，減少火災損失。

四、結構與外觀要求

（一）結構要求

操作臺結構：操作臺采用組合式結構，便于運輸和安裝，可根據實際需求進行拼接和擴展；臺面下方可設置抽屜、柜門等儲物空間，用于存放操作手冊、工具等物品，抽屜承重能力≥30kg，柜門承重能力≥50kg；操作臺內部應設置合理的布線槽，便于導線的敷設和整理，布線槽尺寸應滿足導線數量和截面積的要求，且具備良好的散熱性能。

控制柜結構：控制柜采用框架式結構，強度高，穩定性好，便于內部元器件的安裝和維護；柜內設置多層安裝板，安裝板可根據元器件的尺寸和安裝位置進行上下調整，調整精度≤1mm；柜內布線應整齊有序，導線應采用線槽或線夾進行固定，避免導線交叉纏繞，影響散熱和檢修；控制柜底部應設置進線孔，進線孔尺寸應根據電纜數量和截面積進行設計，且配備防水、防塵密封圈。

（二）外觀要求

操作臺外觀：臺面表面平整光滑，無劃痕、氣泡、凹陷等缺陷，顏色均勻一致，無明顯色差；框架表面噴塑層附著力強，無流掛、漏噴、起皮等現象；抽屜、柜門等活動部件的表面處理與操作臺主體一致，外觀協調美觀。

控制柜外觀：柜體表面噴塑層平整光滑，顏色均勻，無流掛、漏噴、劃痕等缺陷；柜門玻璃透明清晰，無劃痕、氣泡等瑕疵；指示燈、按鈕、旋鈕等操作元件安裝整齊，排列有序，標識清晰準確；柜體上的銘牌、標識等應牢固可靠，字跡清晰，不易脫落。
